钻孔瞬变电磁

方法概述

钻孔瞬变电磁法是将地-井瞬变电磁法的运用进入到井下，属于矿井瞬变电磁法的一种装置形式，是在钻孔中接收瞬变电磁信号并对孔旁物性变化进行探查的一种瞬变电磁工作方法。常用方法有单孔瞬变电磁法和巷孔瞬变电磁法。单孔瞬变电磁法是指发射、接收装置均在钻孔内部，二者同时移动进行孔旁地质异常体探测的一种瞬变电磁探测方法；巷孔瞬变电磁法是指发射装置在钻孔外部、接收装置在钻孔内部，以进行孔旁地质异常体探测的一种瞬变电磁探测方法。

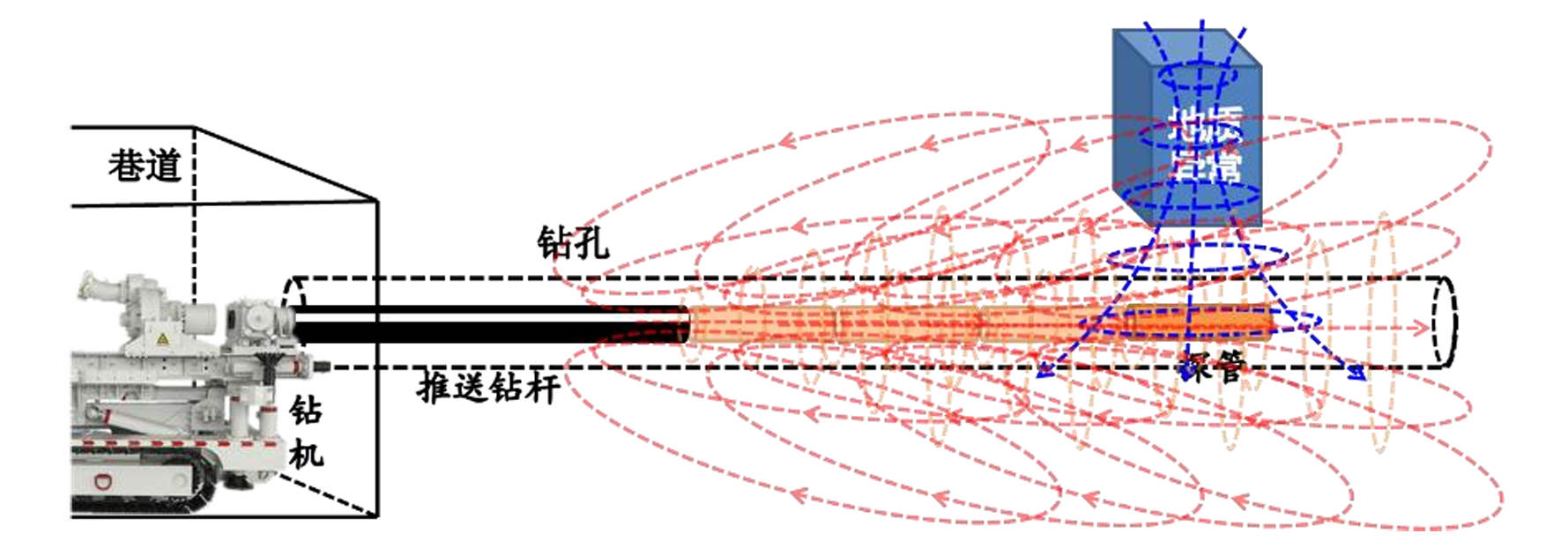

钻孔瞬变电磁探测原理示意图

钻孔瞬变电磁探测技术是基于传统瞬变电磁法的基本原理发展而来，钻孔瞬变电磁探测装备一般包括发射机、接收机、发射与接收天线、孔口同步控制装置以及配套操作软件和数据解释处理软件等。发射机包括发射电路及配套发射天线，主要功能是通过发射双极性的脉冲信号，实现瞬变电磁一次场的激励源构建，目前国内9瞬变电磁装备发射波形主要采用方波或梯形波，发射频率大多包括25Hz、12.5Hz、6.25Hz、2.5Hz等频率；接收机包括高速采样电路和接收天线两部分，接收天线一般采用空心感应螺旋线圈或者在线圈中间加入磁棒以增强其接收能力，根据瞬变电磁信号频带及幅值范围，现有大多数装备接收机最低采样率一般不低于100ksps，动态范围不低于120dB。
